ZBSF全不銹鋼電磁閥

一、ZBSF全不銹鋼電磁閥--用途

ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制。
本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。

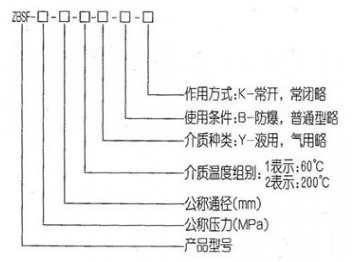

二、ZBSF全不銹鋼電磁閥--型號規格說明

三、ZBSF全不銹鋼電磁閥--主要特點

耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性能良好。
耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。

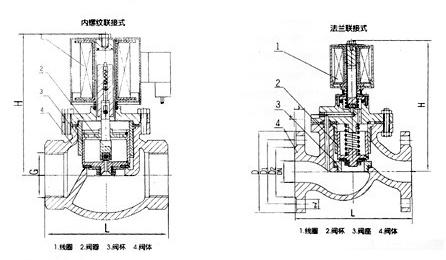

四、ZBSF全不銹鋼電磁閥--結構原理

　　本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥工啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關關閉。
　　常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由下下壓差作用向上升起，主閥打開，閥門開啟。

五、ZBSF全不銹鋼電磁閥--技術參數

項目

說明

工作介質

腐蝕性流體、超凈流體、食用流體
ZBSF-1：氣體用 ZBSF-1Y：液體用
ZBSF-2：氣體用 ZBSF-1Y：液體用

介質溫度（℃）

ZBSF-1（1Y）：≤60℃

ZBSF-2（2）：≤280℃

公稱壓力（MPa）

1.6

工作壓差（MPa）

0～1.6

0.05～1.6

公稱通徑

100

125

150

電源電壓

AC220V其余規格可作特殊訂貨

使用壽命

按JB/T7352-94規定

額定流量系數

泄漏量

按JB/T7352-94·F規定

功耗

AC≤70VA

防爆標志

DIIBT4

防爆證編號

CE991010

出線口接頭

內螺紋M20×1.5

環境溫度

-40～+60℃

六、ZBSF全不銹鋼電磁閥--外表尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	Φ90	Φ60	Φ41	14	2	4-Φ14
15	115	148	Φ95	Φ65	Φ46	14	2	4-Φ14
20	115	148	Φ105	Φ75	Φ56	16	2	4-Φ14
25	125	148	Φ115	Φ85	Φ65	16	3	4-Φ14
32	150	182	Φ140	Φ100	Φ76	18	3	4-Φ18
40	165	182	Φ150	Φ110	Φ84	18	3	4-Φ18
50	190	192	Φ160	Φ125	Φ99	20	3	4-Φ18
65	290	265	Φ185	Φ145	Φ118	20	3	8-Φ18
80	310	276	Φ200	Φ160	Φ132	20	3	8-Φ18
100	350	373	Φ220	Φ185	Φ156	22	3	8-Φ18
125	400	416	Φ250	Φ210	Φ184	22	3	8-Φ18
150	480	440	Φ285	Φ240	Φ211	24	3	8-Φ22
