當前位置：首頁 > 產品展示 > 電磁閥

ZCS鑄鐵水用電磁閥

一、ZCS水液電磁閥--用途

ZCS水液電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于膜片式電磁閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉訊速，可靠性高等特點。

二、ZCS水液電磁閥--特點

結構簡單，體積小，密封性能好，維修方便。

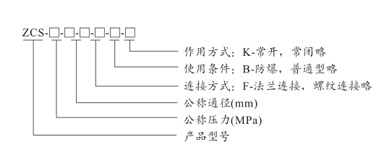

三、ZCS水液電磁閥--型號規格說明

四、ZCS水液電磁閥--結構原理

ZCS水液電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。

根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。

當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。

常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

五、ZCS水液電磁閥--技術參數

工作介質	水、粘度≤4°E的油及其它非腐蝕性流體
介質溫度℃	≤60
公稱壓力(MPa)	1.0
工作壓差(MPa)	0.05～1.0						0.1～1.0					0.15～1.0
電源電壓	AC220V其余規格可作特殊訂貨
額定流量系數(kv)	按JB/T352-94規定
泄漏量(ml/min)	按JB/T352-94-F規定
公稱通徑(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
功耗	36VA						50VA

防爆標志	dⅡBT4
防爆證編號	CE991010
出線口接線	內螺紋M20×1.5
環境溫度	-40-+60℃

六、ZCS水液電磁閥--安裝尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	160	115	85	65	φ4-14	16	3
32	137	140	11/4	137	180	140	100	76	φ4-18	18	3
40	152	156	11/2	152	200	150	110	84	φ4-18	18	3
50	164	180	2	164	230	165	125	99	φ4-18	20	3
65				222	290	185	145	118	φ4-18	20	3
80				253	310	200	160	132	φ8-18	22	3
100				260	350	220	180	156	φ8-18	24	3
125				315	400	250	210	184	φ8-18	26	3
150				350	480	285	240	211	φ8-22	26	3
200				390	600	340	295	266	φ8-22	26	3
250				430	730	395	350	319	φ12-22	28	3
300				480	850	445	400	370	φ12-22	28	4
350				605	980	505	460	429	φ16-23	30	4
