ZFQ-1防爆阻火呼吸閥
一、ZFQ-1防爆阻火呼吸閥概述：
ZFQ-1 型全天候防爆阻火呼吸閥集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
二、ZFQ-1防爆阻火呼吸閥性能及特點：
殼體選用鑄鋼和鋁合金，耐腐蝕性好；
波紋阻火層采用不銹鋼材料，阻火性能好，耐腐蝕性能好；
結構簡單，易檢修，安全方便；
三、ZFQ-1防爆阻火呼吸閥維護與保養：
為了呼吸閥使用安全，應在 3-6 個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。
定期檢查通風氣正、負閥盤動作是否靈活，導桿及閥盤接觸密封面有無損壞，如有損壞應立即調換。
在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。
新閥啟用時，應安裝前清除閥盤間的防震物，否則呼吸閥將失靈。
四、ZFQ-1防爆阻火呼吸閥技術參數：
A級正壓 | 355Pa (36毫米水柱) |
負壓 | 295Pa (30毫米水柱) |
B級正壓 | 980Pa (100毫米水柱) |
負壓 | 295Pa (30毫米水柱) |
C級正壓 | 1765Pa (180毫米水柱) |
負壓 | 295Pa (30毫米水柱) |
五、ZFQ-1防爆阻火呼吸閥零部件材料：
體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
環境溫度 ℃ | -30~60 |
操作壓力 Pa | -295~98000 -30mmH2O~+10000mmH2O |

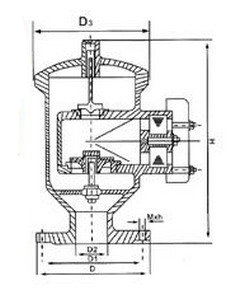

六、ZFQ-1防爆阻火呼吸閥外形尺寸：
規格 | 安裝尺寸（mm） | ||||
D1 | D | D3 | H | M-h | |
DN50 | ?110 | ?140 | 160 | 255 | 4×12 |
DN100 | ?170 | ?205 | 235 | 480 | 4×16 |
DN150 | ?225 | ?260 | 295 | 547 | 8×16 |
DN200 | ?280 | ?315 | 355 | 658 | 8×16 |
DN250 | ?335 | ?370 | 420 | 705 | 12×16 |
