HXF-88新型呼吸閥
一、HXF-88新型呼吸閥概述：
1.HXF-88型呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起 減少油品蒸發損耗與保護儲罐在受超壓或真空時免 遭破壞的作用。此閥通常與阻火器配套使用。
2. 本閥具有通風量大,密封性能好,泄漏量小,耐腐蝕 強的突出特點。
3. 操作壓力:A級正壓:1765Pa(180毫米水柱)； 負壓：294Pa(30毫米水柱) B級正壓：980Pa(100毫米水柱)； 負壓：294Pa

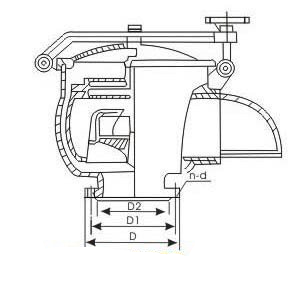

二、HXF-88新型呼吸閥連接尺寸：
規格 | 尺寸（mm | ||||
D | D1 | D2 | n | d | |
DN50 | φ140 | φ110 | φ90 | 4 | 14 |
DN100 | φ205 | φ170 | φ145 | 4 | 18 |
DN150 | φ260 | φ225 | φ200 | 8 | 18 |
DN200 | φ315 | φ280 | φ255 | 8 | 18 |
DN250 | φ370 | φ335 | φ310 | 12 | 18 |
三、HXF-88新型呼吸閥性能參數：
型號 | 正壓 | 負壓 |
HXF-88AⅠ | 353pa | 294pa |
HXF-88AⅡ | 980pa | 294pa |
HXF-88AⅢ | 1765pa | 294pa |
